化学注入

  1.概述

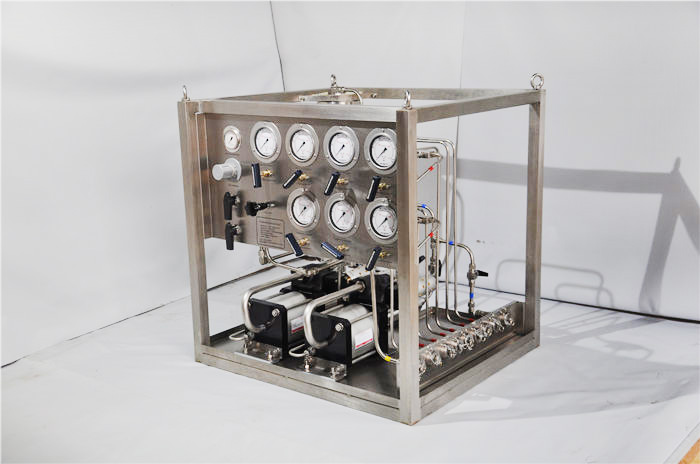

  气驱液化学试剂注入设备，结构为小型撬体结构，采用德国原装进口大排量气驱液化学试剂泵作为主要增压原件，具有压力高，流量大，故障率低的特点，设备可根据客户需求加装流量调节阀和流量校验柱，可对流量进行较高进度的调节。设备主要材质为316不锈钢，能够有效的防止化学介质的腐蚀和适应海洋等各种恶劣的环境。

  2.特点

  Ø 采用低压压缩空气作为增压动力源，使用方便、安全,无防爆要求;

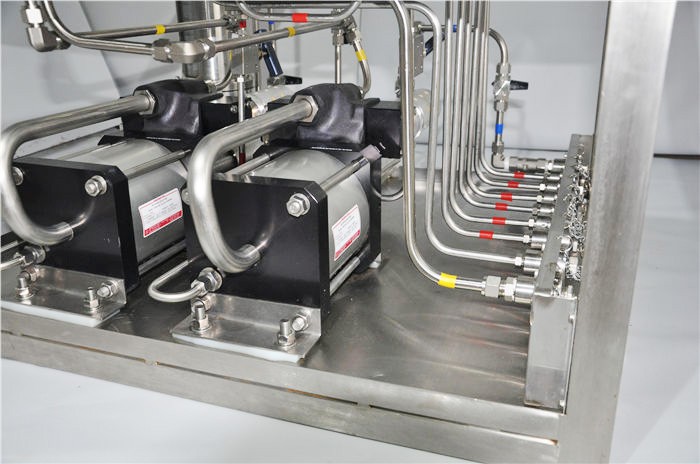

  Ø 设备选用双泵并联形式，采用一用一备形式，能够有效防止在现场使用过程中因泵故障引起停工，导致工期延后;

  Ø 设备具备压力自锁功能，即调定驱动空气压力条件下，输出压力恒定，不过冲;

  Ø 设备提供双刻度防震压力表显示;

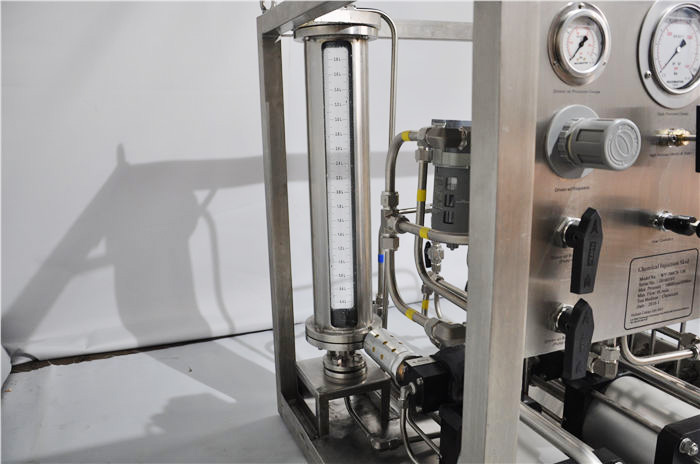

  Ø 设备配备玻璃校验柱，和高精度流量调节阀，满足流量要求较高的化学注入，流量主体材质采用玻璃和316s，能够满足防腐要求;

  Ø 设备所有元器件、管路及阀门均采用316s或316L材质，能够有效的进行防腐;

  Ø 设备采用面板集中控制、观察的形式，便于操作。

  3.参数

  1)测试介质：化学介质;

  2)设备最高输出压力：10000psi;

  3)设备最大流量：8L/min

  4)流量调节范围：0～8L/min

  5)驱动空气最高使用压力：8 bar

  6)设备接口：

  Ø 驱动空气入口：1/2″ NPT(F);

  Ø 高压出口：3/8″NPT(F)

  Ø 高压出口数量：6个

  Ø 介质入口：1/2″NPT(F)

  Ø 高压卸荷口：3/8″NPT(F)

  7)外形尺寸：900L×800W×890H(不含吊耳)

  8) 阀门额定使用压力：15000PSI
