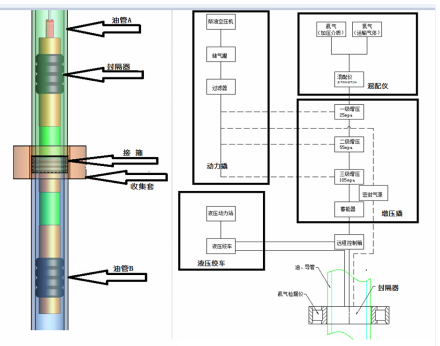

油套管密封氦气检测系统

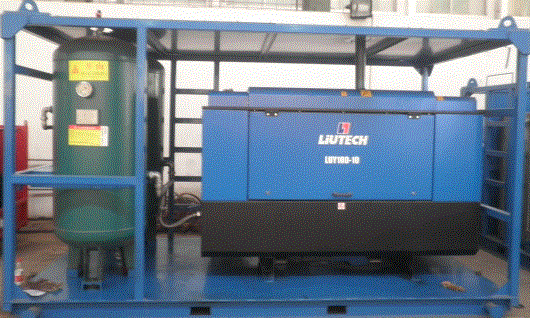

主要安装柴油空压机和储气罐，提供大排量的的洁净压缩空气

  主要技术参数：

   工作压力：1—10bar                    流量：10方/min

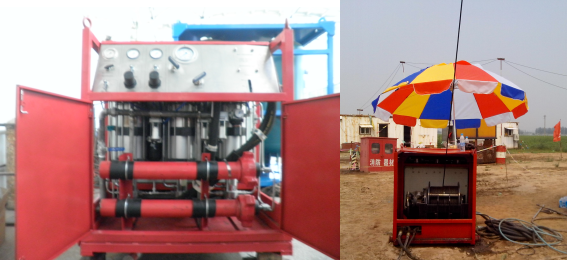

二、增压撬

   拖载气体增压泵、动力绞车、控制柜。

   增压泵将混合气体增压至使用压力，并无极调节；

    动力绞车的钢绳悬吊封隔器，控制其在油、套管中的起下。

   主要技术参数：

   最高工作压力：1050bar              流量：200NL/min

   绞车速度：1—48m/min               绞车载荷：5T

三、氦、氮气混配仪拖撬

   包括1:9氦气、氮气混配仪，减压阀，截止阀，安全阀以及过滤器等主要部分。混配仪将氦气、氮气按照1:9比例进行混合，为增压撬提供增压气体。

    主要技术参数：

   混配比：氦气/氮气 1：9   最大处理气量：117.5方/H

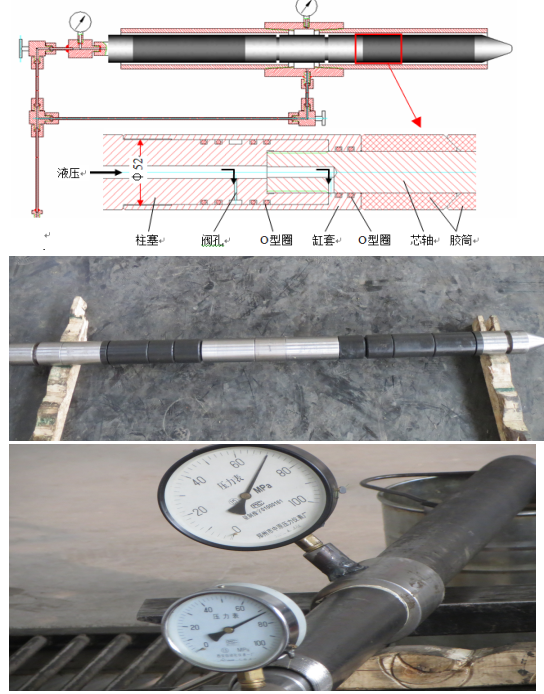

四、高压验封封隔器

   主要作用是封隔油、套管接箍上下管腔，形成验封空间。

 主要技术参数：

   坐封压力：10—15Mpa         最高使用压力：90Mpa

   我公司常用的量产封隔器为3寸和2寸7的封隔器，其他规格尺寸需要另行加工，封隔器的现场装配：

五、氦气检测仪

   包括收集套和显示系统。 收集套可合拢和打开，使用时套在油、套管接箍上，以免渗漏出来的氦气过快逃逸，影响氦检仪检测。显示系统可显示和记录检测数据，并在超过设定值时报警。

   主要技术参数：

   检漏精度：1x10-7mbar.l/s   传感器响应时间：小于450ms
